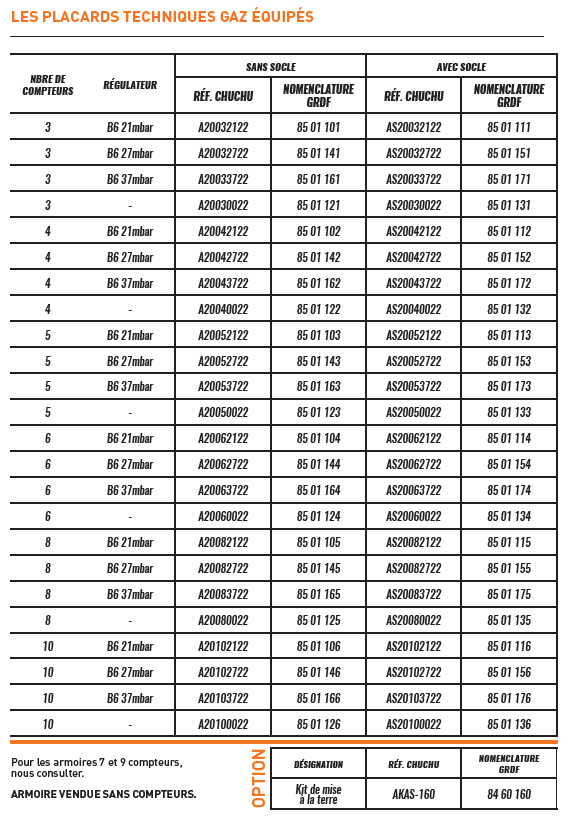

Les placards techniques gaz équipés

RÉFÉRENTIELS GRDF: SPTE001 / MPTE011

UTILISATION
• Les PTGE sont des enveloppes qui permettent l'installation de 3 à 10 compteurs de type G4.
Ils servent à raccorder des immeubles collectifs aux ouvrages de distribution gaz.
Leur principal avantage est de raccorder plusieurs clients sur un seul point de branchement.

• Les PTGE sont proposés avec régulateur ( 21, 27 et 37 mbar ) ou sans régulateur en cas de raccordment
sur réseau BP, avec ou sans socle.

DESCRIPTION

COMPOSITION DU COFFRET

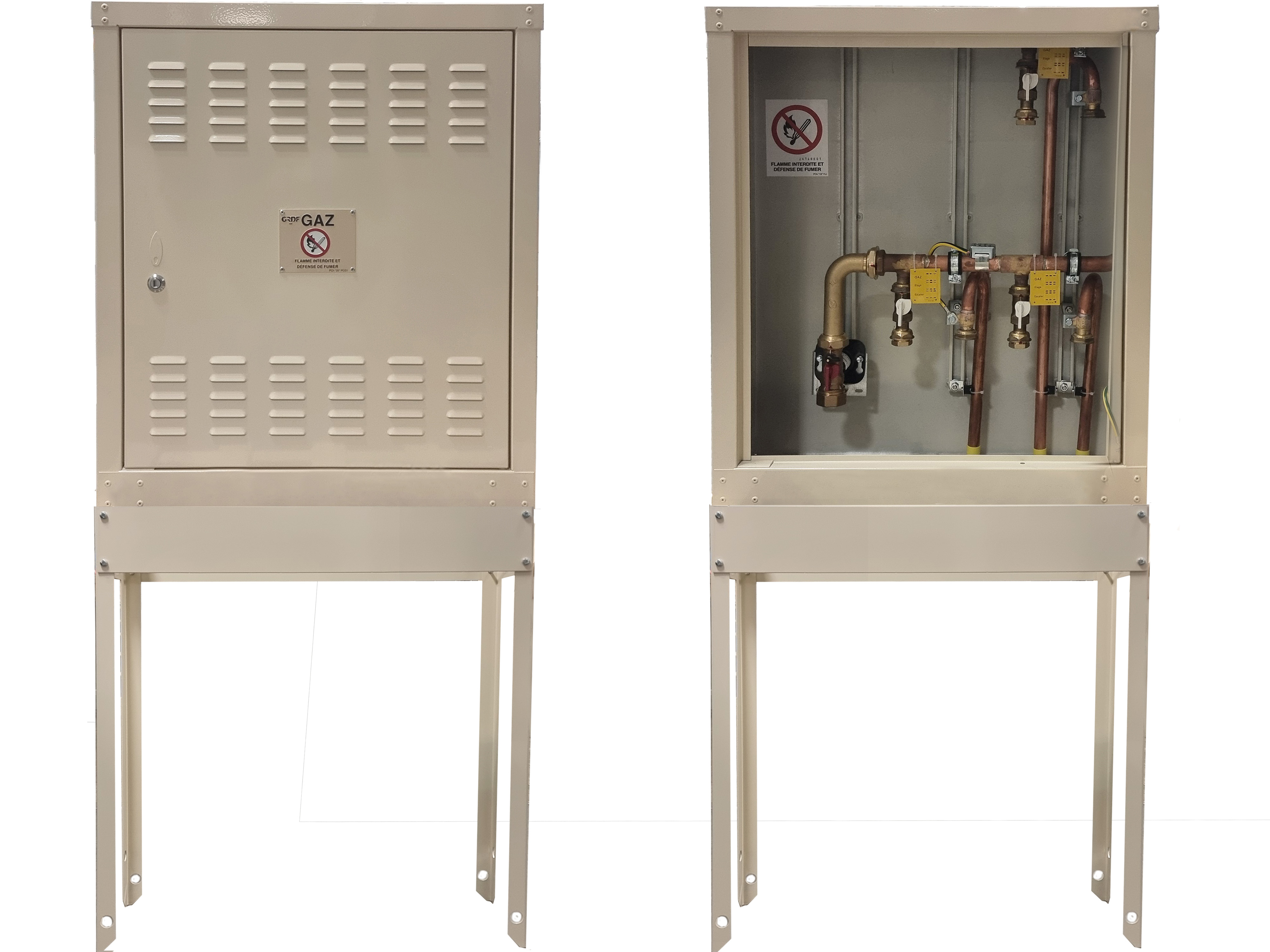

• Placard en aluminium avec porte ventilée.
• Robinets certifiés NF ROB-GAZ.
• Kit mise à la terre ( en option ).
• Socle ( si option )

MATÉRIAUX DU COFFRET
• Armoire et socle en aluminium peint.
• Nourrice et crosse de sortie en cuivre.
• Raccords ( té, coudes, bouchons ) en laiton.

COLORIS
• Ivoire RAL 1015.

LARGEUR x HAUTEUR x PROFONDEUR ( mm )
• Armoire 3-4-5 compteurs: 690 x 800 x 250

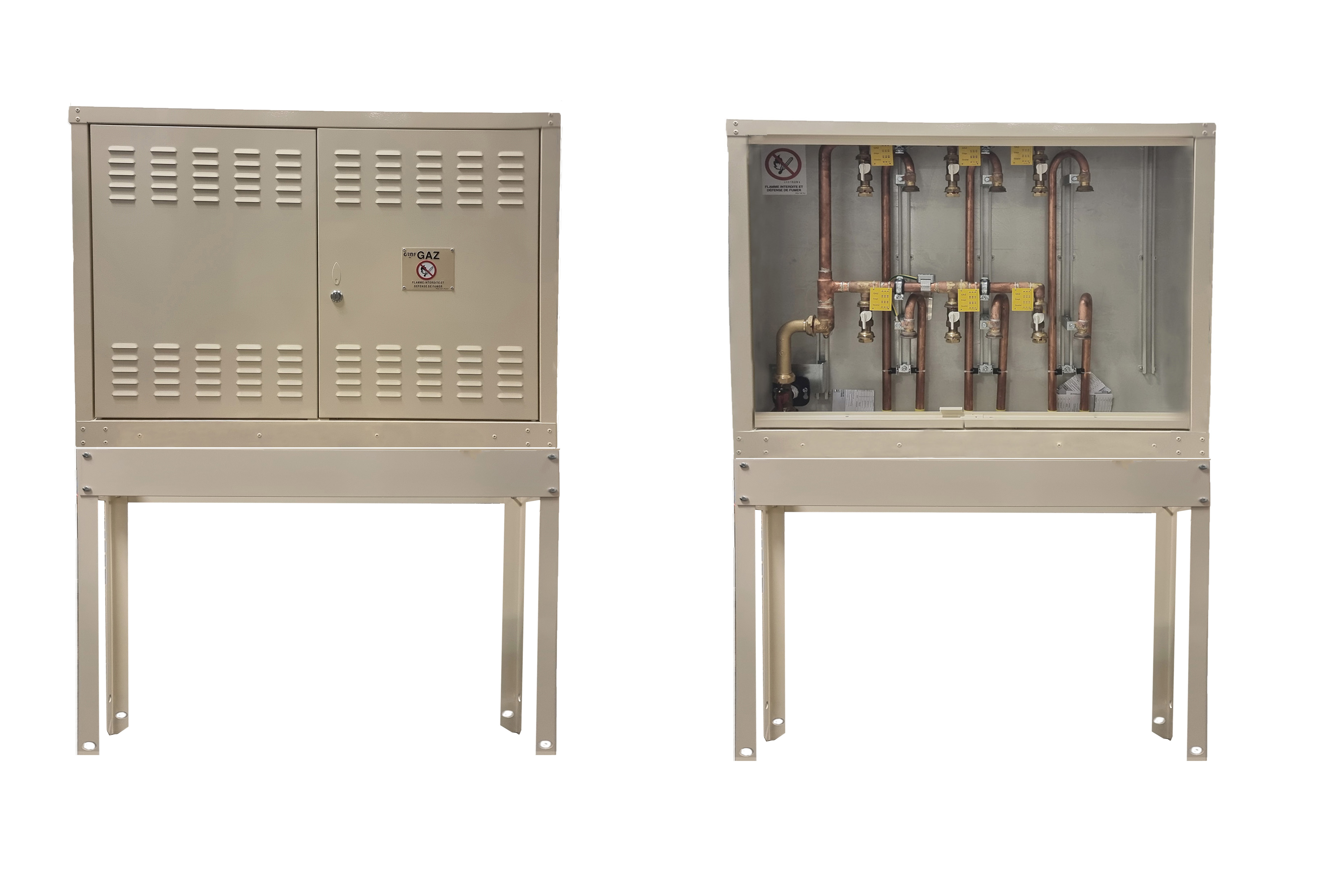

• Armoire 6-8 compteurs: 1100 x 800 x 250

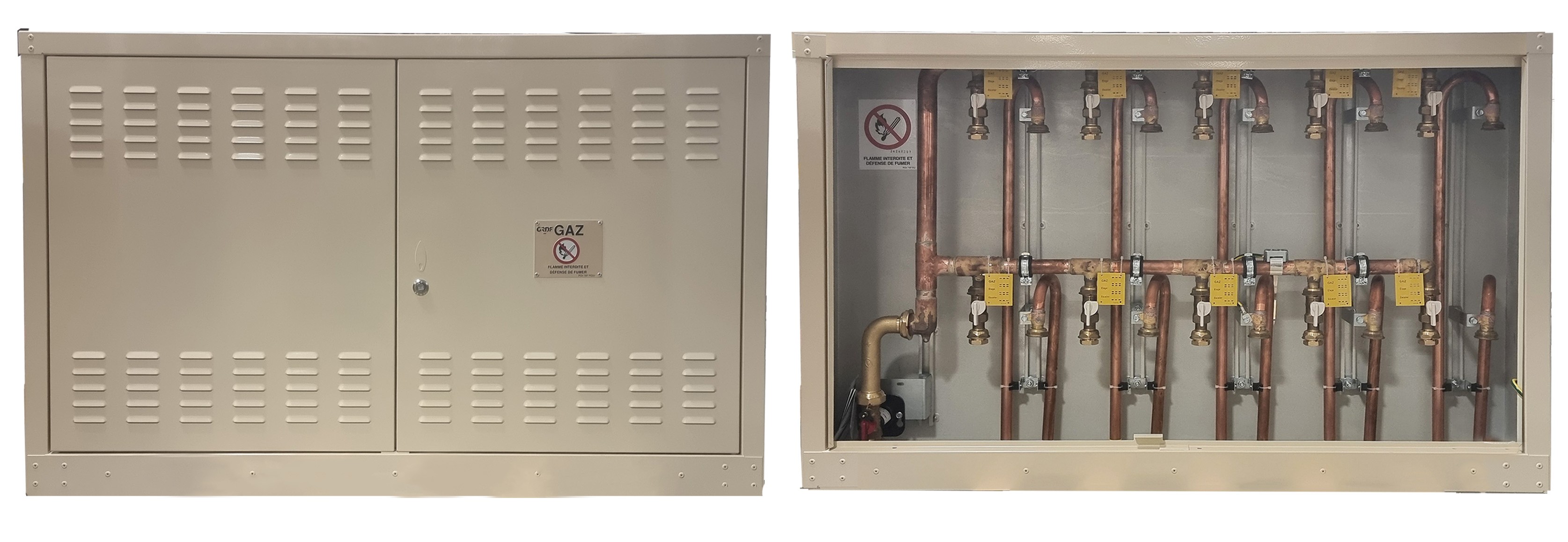

• Armoire 10 compteurs: 1300 x 800 x 250

SERRURE
• Serrure à empreinte rectangle.

DEGRÉ DE PROTECTION
• IP33 suivant EN 60529.
• IK10 suivant EN 62262.
